AМатрыца дадзеных10 x 10з'яўляецца найменшым сімвалам ECC 200 DataMatrix, які складаецца з сеткі 10 х 10, якая выкарыстоўваецца для кадавання вельмі невялікіх колькасцяў дадзеных.

З-за свайго мінімальнага адбітку, часта каля 1 мм, DataMatrix10 x 10шырока выкарыстоўваецца ў такіх галінах прамысловасці, як аэракасмічная, электроніка і медыцынскія прылады, дзе прастора для маркіроўкі надзвычай абмежаваная.

Аднак гэты кампактны памер мае строгія абмежаванні. Матрыца дадзеных10 x 10можа захоўваць толькі некалькі сімвалаў і патрабуе дакладнага кантролю ўмоваў маркіроўкі і сканавання.

Гэтае кіраўніцтва тлумачыць яго памер, абмежаванні магутнасці і калі гэта правільны выбар у рэальных прыкладаннях.

Што такое DataMatrix 10 х 10? (Вызначэнне і практычнае значэнне)

Матрыца дадзеных10 x 10гэта 2D штрых-код, які складаецца з10 радкаў х 10 слупкаў (100 модуляў)па стандартзе ECC 200.

Хоць ён складаецца з 100 модуляў, значная частка гэтага прасторы зарэзервуецца для структурных узораў і карэкцыі памылак. Гэта пакідае толькі мінімальную плошчу для фактычных дадзеных, што ў асноўным вызначае, як сімвал выкарыстоўваецца на практыцы.

Іншымі словамі, у10 x 10Формат існуе не для гнуткасці, а дляэкстрэмальныя абмежаванні прасторы.

DataMatrix 10 x 10 абмежаванні ёмістасці (што вы можаце сапраўды кадаваць)

Адзіным з самых важных абмежаванняў з'яўляецца магутнасць дадзеных, і менавіта тут многія рэалізацыі не ўдаліся.

Хоць сімвал змяшчае 100 модуляў, толькі невялікая частка даступная для фактычных дадзеных. Астатняе зарэзервуецца для:

• Выяўнік малюнка (L-формы мяжы)

• Часавыя ўзоры

• Выкарыстанне памылкі (Рыд-Саламон, прыкладна 25%)

У выніку, карысная нагрузка вельмі абмежаваная.

Практычныя абмежаванні магутнасці:

У адпаведнасці з спецыфікацыяй ECC 200, максімальная магутнасць10 x 10DataMatrix з'яўляецца:

•Лічбавы: 6 лічбаў

•Алфавітна-лічбавая: 3 сімвалы

•Бінарны: 1 байт

Ключавыя ўяўленні:

A10 x 10DataMatrix не "маленькі, але гнуткі". Гэтастрога абмежаваныНават адзін дадатковы сімвал прымусіць сімвал пашырыцца.

Напрыклад, спроба кадаваць 1234567 аўтаматычна стварыць12 х 12 сімвалне10 x 10.

Фізічны памер DataMatrix 10 х 10 (памер модуля і ціхая зона)

Пасля таго, як дадзеныя вызначаны, наступным абмежаваннем з'яўляецца фізічны памер.

Канчатковыя памеры залежаць адX-вымярэнне (памер модуля). У высокадакладных сістэмах маркіроўкі гэта можа быць да 0,1 мм.

Тыповыя фізічныя памеры:

•Памер матрыцы:вызначаны памерам модуля (X-памер), не фіксаваны

•Ціхая зона:па меншай меры 1 шырыня модуля з кожнага боку

•Агульная неабходная прастора:залежыць ад памеру модуля і ўключае ў сябе ціхую зону

Напрыклад, з памерам модуля 0,25 мм, а10 x 10DataMatrix будзе прыкладна 2,5 мм х 2,5 мм (за выключэннем ціхай зоны), і больш, калі ўключана ціхая зона.

Многія памылкі маркіроўкі выклікаюцца не памылкамі кадавання, а недастатковай ціхай зонай або дрэнным кантрастам вакол сімвала.

Параўнанне памераў DataMatrix (10 х 10 супраць большых сімвалаў)

Вырашыць, ці10 x 10прыдатна, гэта дапамагае параўнаць яго з наступнымі ўзроўнямі памеру.

Практычнае правіла:Калі вашы дадзеныя нават трохі складаныя, 10 х 10 звычайна не з'яўляецца правільным выбарам.

Калі выкарыстоўваць DataMatrix 10 х 10 (рэальныя прамысловыя прыкладанні)

З-за сваіх абмежаванняў гэты сімвал выкарыстоўваецца толькі ў вельмі канкрэтных сцэнарыях.

1. PCB і мікраэлектроніка

У вытворчасці PCB даступнае месца для маркіроўкі надзвычай абмежавана.Для таго, каб змясціцца ў10 x 10сімвал, вытворцы частасціскаць фарматы дадзеных (напрыклад, кадаванне базы-36).

2. Медыцынскія інструменты і імплантаты

Хірургічныя інструменты павінны перажыць паўторныя цыклы стэрылізацыі.Этыкеткі хутка разбураюцца, таму неабходна пастаянная маркіроўка.

A10 x 10DataMatrix дазваляе адсочвацьбез ўплыву на карыстальнасць або структурную цэласнасць.

3. Аэракасмічныя і дакладныя кампаненты

У аэракасміцы нават невялікія часткі павінны быць адсочвальнымі.Аднак маркіроўка не павінна аслабіць кампанент.

Гэта стварае ідэальны выпадак выкарыстання для ультрамалых сімвалаў.

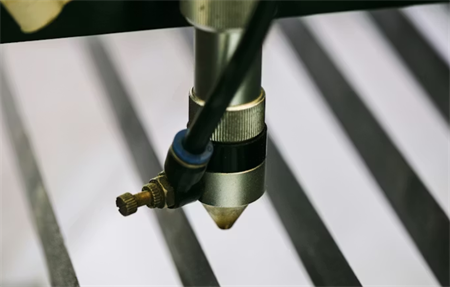

Прамая маркіроўка частак (DPM): Чаму выкарыстоўваецца 10 х 10

У большасці рэальных выпадкаў, DataMatrix10 x 10выкарыстоўваецца ўПрямая маркіроўка частак (DPM).

Замест друку этыкеткі код прымяняецца непасрэдна з дапамогай:

• Лазерная маркіроўка

• кропкавы пінінг

• Хімічнае графіраванне

Перавага - гэта трываласць.Гэта гандлёвая справа.чытальнасць становіцца значна цяжэй кантраляваць.

Праблемы чытання (і як іх выправіць)

У гэтым маштабе стварэнне кода не з'яўляецца цяжкай часткайЧытаць гэта надзейна.

Частыя пытанні ўключаюць у сябе:

• Адлюстраванне на металічных паверхнях

• Нізкі кантраст пасля маркіроўкі

• Недастатковае вызначэнне модуля

Прамысловыя рашэнні:

• Прамысловыя сістэмы зроку (не спажывецкія сканеры)

•Dome асвятленне для зніжэння адлюстраванняў

• Аптымізаваныя параметры лазера для высокага кантрасту

Яны звычайна правяраюцца ў адпаведнасці з стандартамі якасці ISO DPM.

Як правільна стварыць DataMatrix 10 х 10

Для паспяховага стварэння10 x 10сімвал:

1.Трымаць дадзеныя вельмі кароткія (6 лічбаў або менш рэкамендуецца)

2.Выкарыстоўвайце праграмнае забеспячэнне кадавання, сумяшчальнае з ECC 200

3.Праверце памер сімвала перад адзначэннем

4.Чытальнасць выпрабавання ў рэальных умовах

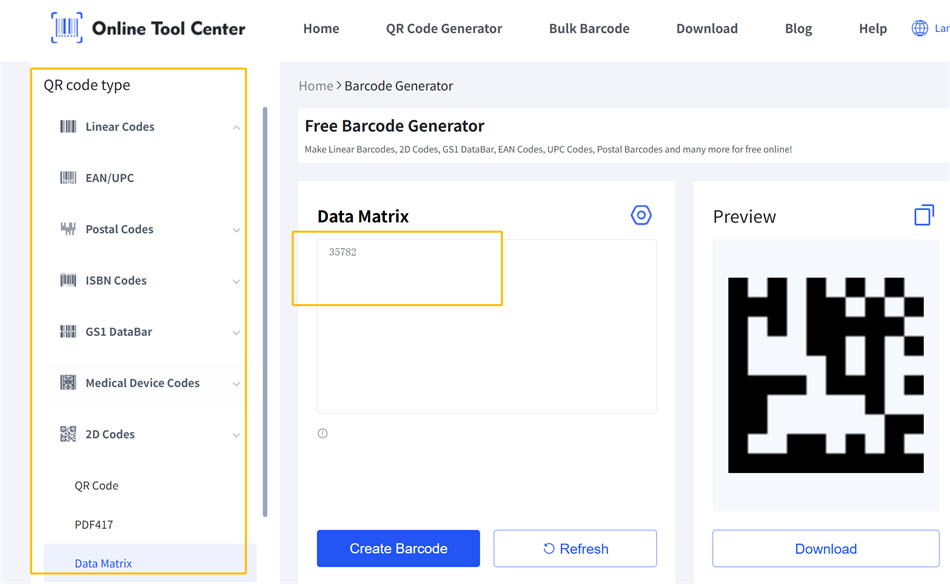

На практыцы ёсць шматбясплатныя онлайн генератары штрых-кодаў 2Dшто можа хутка стварыць DataMatrix 10 х 10. Працэс звычайна просты, проста ўвядзіце вашыя дадзеныя, і інструмент будзе генераваць сімвал аўтаматычна.

Ключавое правіла:Калі вашы дадзеныя натуральна не ўтрымліваюцца ў межах, не прымушайце іх выкарыстоўваць большы сімвал замест гэтага.

Высноў: Калі 10 х 10 з'яўляецца правільным выбарам

Матрыца дадзеных10 x 10гэта не штрых-код агульнага прызначэння, а рашэнне для экстрэмальных абмежаванняў прасторы.

Выкарыстоўваючыся належным чынам, ён дазваляе адсочваць самыя маленькія кампаненты. Выкарыстоўваецца няправільна, гэта часта прыводзіць да нечытаных кодаў.

У рэшце рэшт, поспех залежыць менш ад стварэння сімвалу, а больш ад распрацоўкі ўсяго працэсу маркіроўкі і сканавання вакол яго абмежаванняў.

Частыя пытанні пра DataMatrix 10 х 10

П1: Які самы маленькі памер DataMatrix?

Самы маленькі часта выкарыстоўваецца памер ECC 200 DataMatrix з'яўляецца10 x 10.

Q2: Колькі дадзеных можа10 x 10Магазін DataMatrix?

Да 6 лічбавых лічбаў або 3 алфавітна-лічбавых знакаў.

Q3: Можа смартфоны сканаваць10 x 10Коды?

Некаторыя смартфоны могуць сканаваць коды DataMatrix, але для10 x 10сімвалы, асабліва ў умовах DPM або нізкага кантрасту, надзейнасць сканавання часта абмежавана.
